Funktionsweise Merkmale annotieren
Das Annotieren von Messwertverläufen hilft, Kontext in die Analyse zu bringen. Beispielsweise hilft es, den Verlauf einzelnen Aufträgen, Schichten oder Chargen zuzuordnen. Dazu wird ein Meta-Attribut ausgewählt und jeder Ausprägung des Meta-Attributs eine Farbe zugeordnet. In der folgenden Abbildung ist das Messmerkmal "Dichte" dargestellt und mit dem Meta-Attribut "Schicht" annotiert. Jede Farbe steht für eine Schicht.
Anleitung zum Annotieren von Messmerkmalen
Schritt 01: Messmerkmal einblenden in der Analyse
- Zeigen Sie das gewünschte Messmerkmal in der Analyse an
Schritt 02: Meta-Attribut in den Arbeitsbereich ziehen

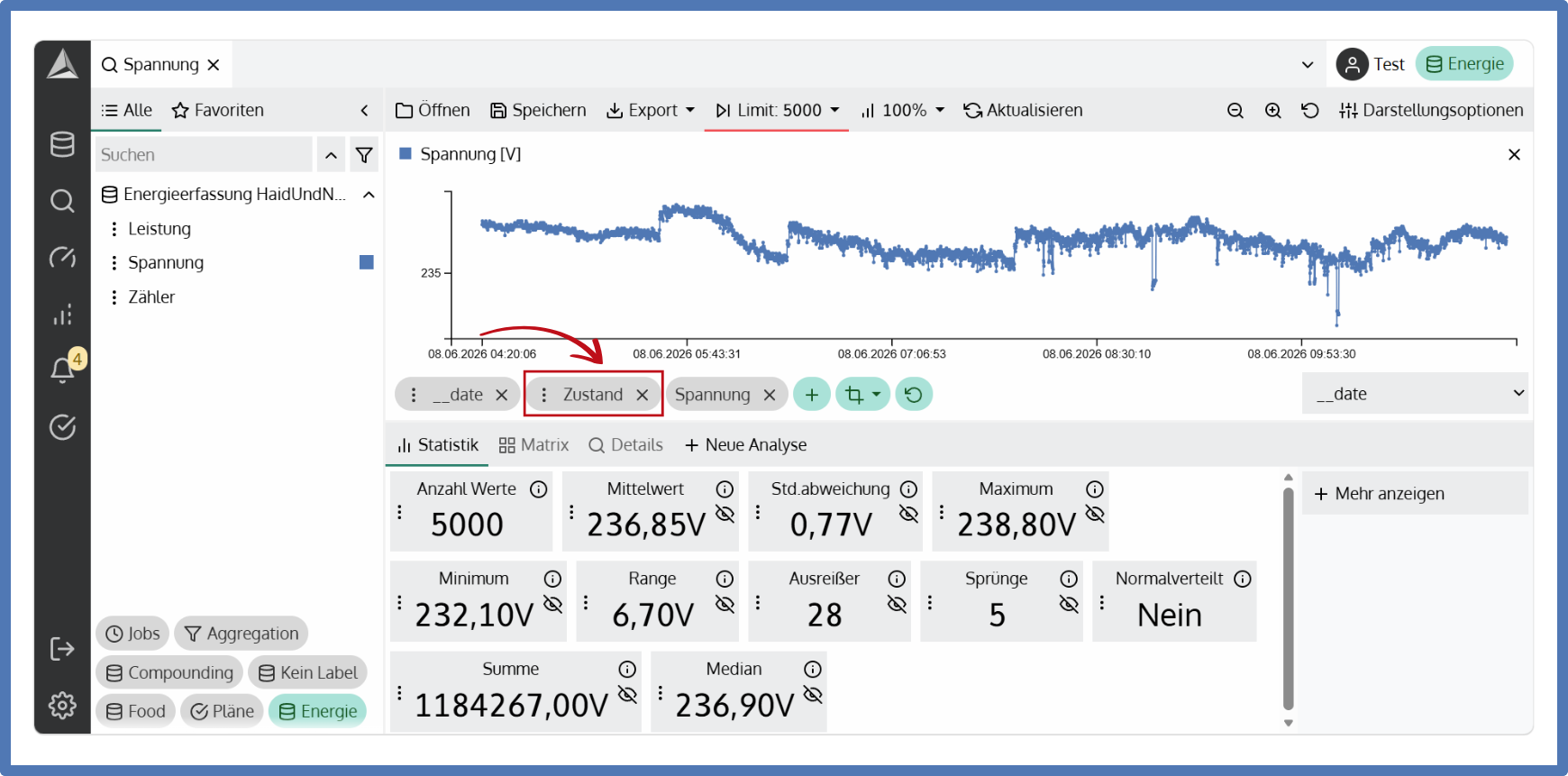

- Fahren Sie mit der Maus auf die drei schwarzen Punkte im linken Bereich der grau hinterlegten Filterpille (z.B. Sensor) und ziehen Sie diese per Drag & Drop in den Diagrammbereich.
Schritt 03: Einstellungen für die Annotation vornehmen

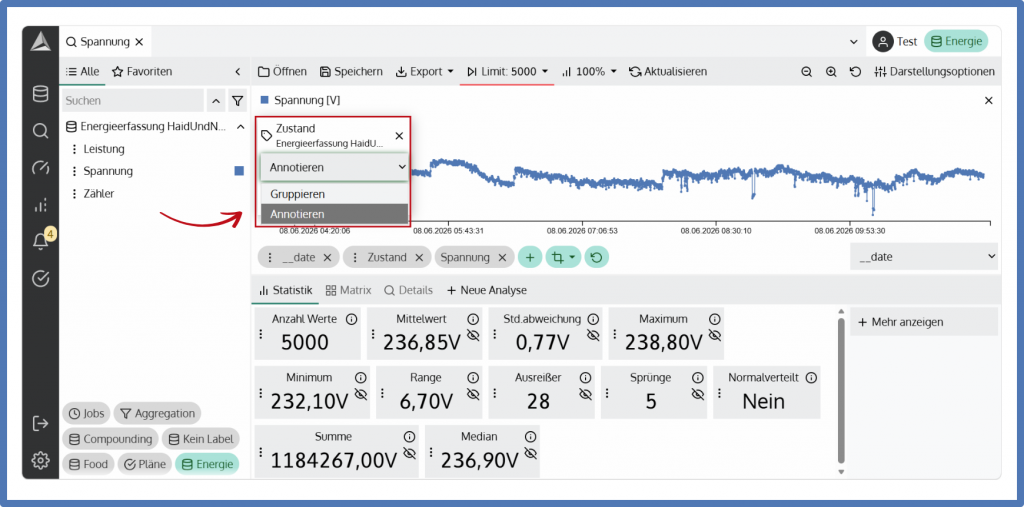

- Über dem Liniendiagramm finden Sie das Meta-Attribut, fahren Sie mit der Maus über dieses und wählen Sie im Dropdown Menü „Annotieren“.
- Je nach Datentyp stehen unterschiedliche Funktionen zur Verfügung. Bei Texten oder Zahlen werden die vorhandenen Werte als Gruppe verwendet. Für Datumswerte steht derzeit keine Annotation zur Verfügung.

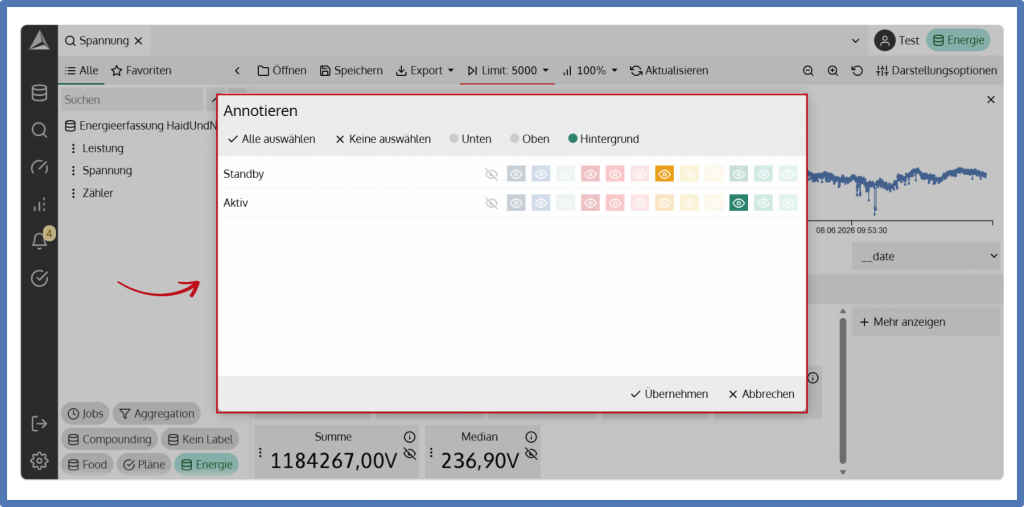

- Mit einem Klick auf "Annotationen bearbeiten" können Farben den einzelnen Attributen zugeordnet werden. Annotationen können im Hintergrund, im oberen oder unteren Bereich des Diagramms angezeigt werden.
- Im Liniendiagramm werden die ausgewählten Farben angezeigt.

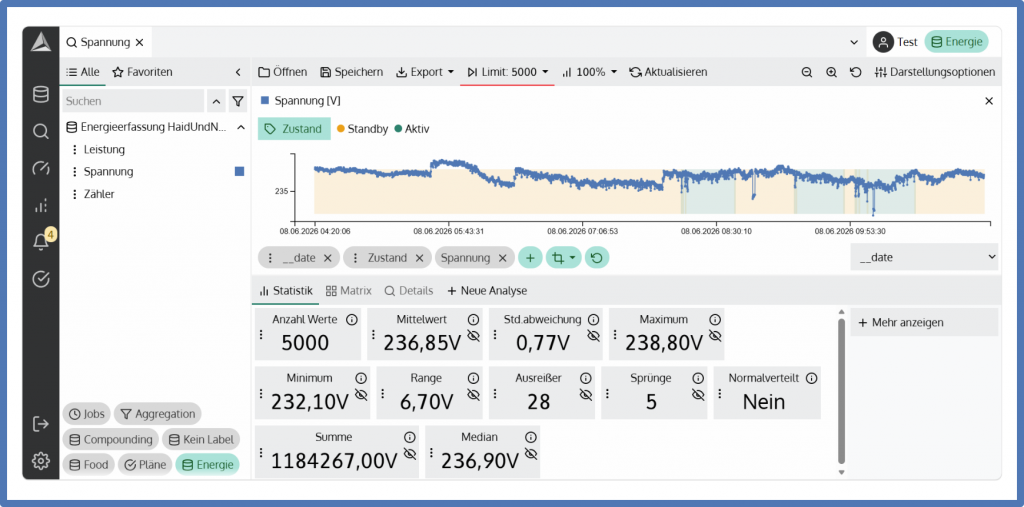

Nun ist das Messmerkmal annotiert dargestellt.
