In der smartPLAZA Analyse lassen sich Messwertverläufe gruppieren. Das hilft bei Fragestellungen wie „Wie verhalten sich verschiedene Aufträge?“, „Was sind die Unterschiede zwischen zwei Chargen?“, „Wie verhalten sich einzelne Schichten?“. Dazu wird ein Meta-Attribut (z. B. Auftragsnummer) ausgewählt und für jeden Auftrag werden alle vorhandenen Messungen als Gruppe dargestellt.
Schritt-für-Schritt-Anleitung
- Messmerkmal im Analysebereich einblenden
Öffnen Sie eine Analyse und zeigen Sie das gewünschte Messmerkmal im Kurvendiagramm an. - Meta-Attribut in den Arbeitsbereich ziehen und gruppieren
Fahren Sie im Filterbereich mit der Maus über die grau hinterlegte Filterpille des gewünschten Meta-Attributs. Am linken Rand der Filterpille erscheinen drei Punkte. Ziehen Sie diese per Drag-and-drop in den Diagrammbereich.

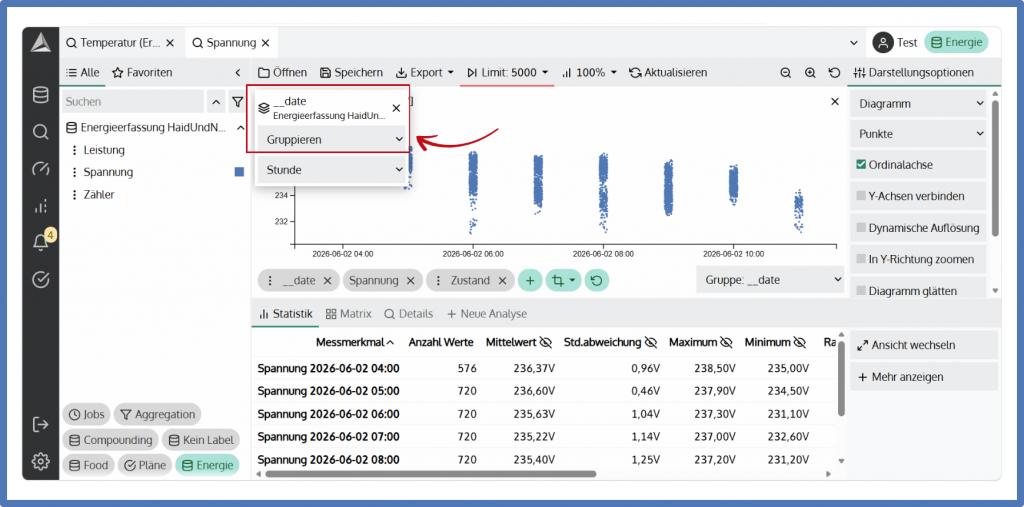

Über dem Liniendiagramm finden Sie das Meta-Attribut. Fahren Sie mit der Maus über darüber und wählen Sie im Dropdown-Menü „Gruppieren“. Die Herangehensweise beim Annotieren ist hier erklärt.
- Gruppierungseinstellungen vornehmen
Je nach Datentyp stehen unterschiedliche Funktionen zur Verfügung. Bei Datumswerten kann zwischen Stunde, Tag, Woche, Monat, Quartal und Jahr gewählt werden. Bei Texten oder Zahlen werden die vorhandenen Werte als Gruppe verwendet.

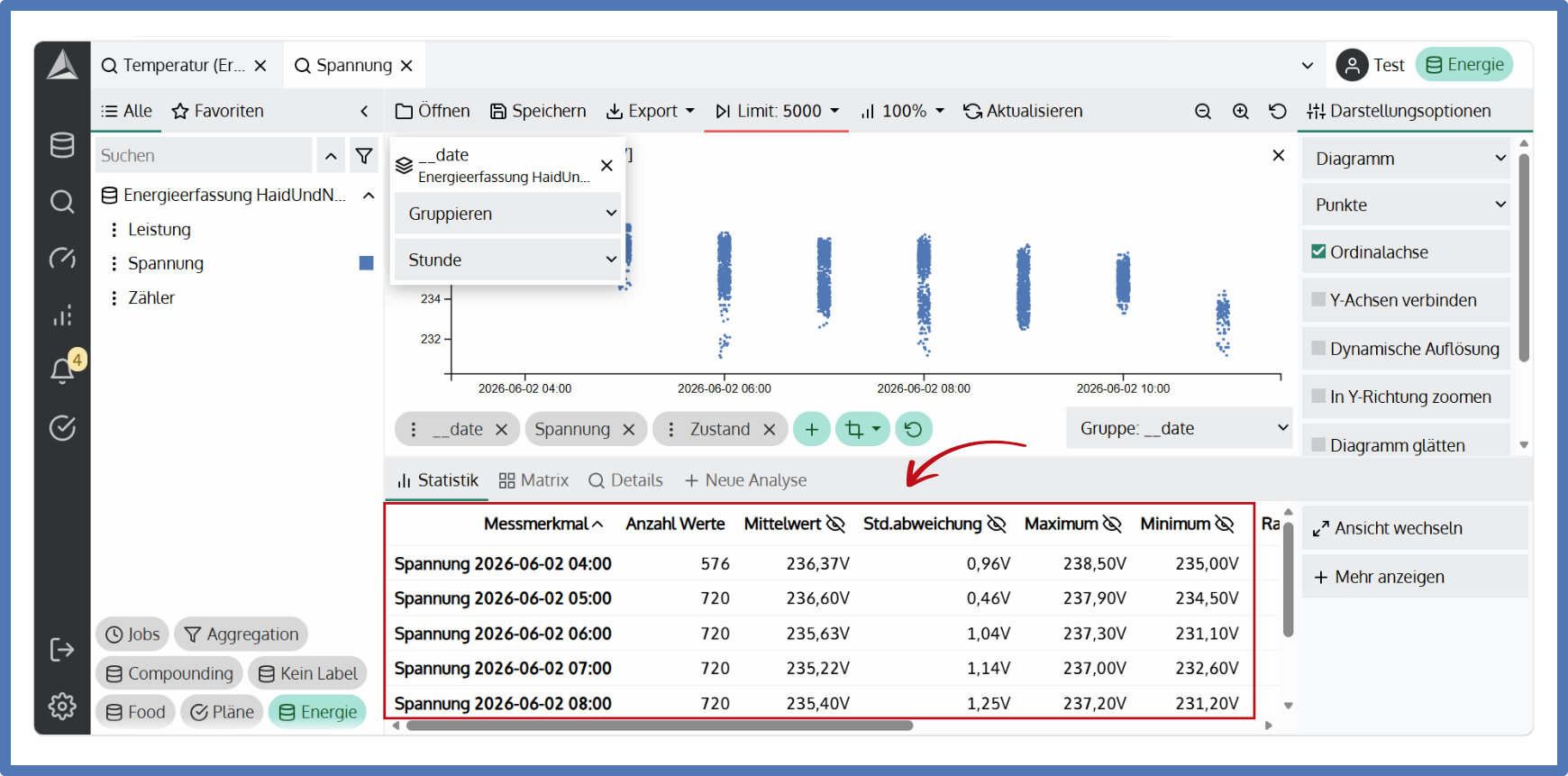

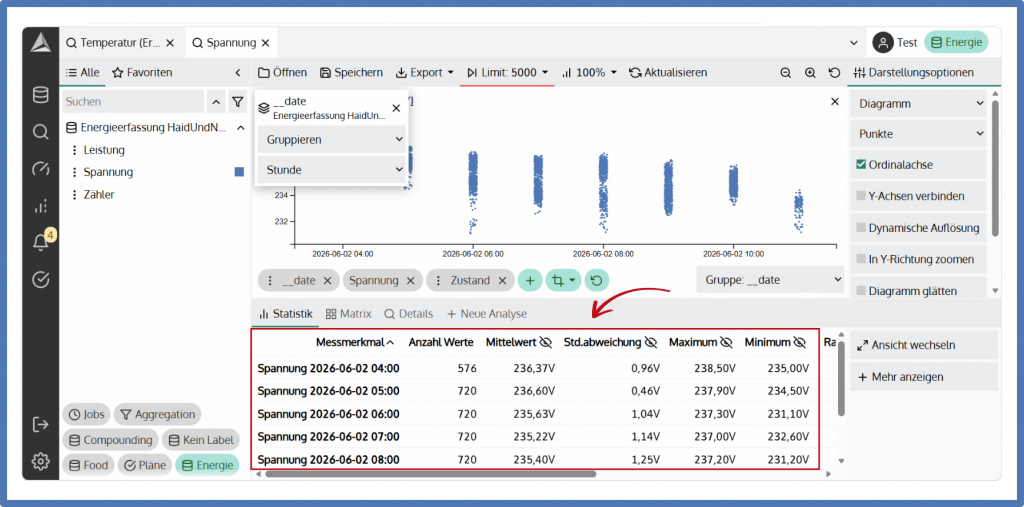

Im Reiter Statistik können nun statistische Kennwerte wie Mittelwerte pro Gruppe angezeigt werden. Im Diagramm lassen sich die Gruppen außerdem als Boxplots vergleichen.
