In einem Boxplot-Diagramm können mehrere Datengruppen nebeneinander dargestellt werden. Dadurch lassen sich Verteilungen, Ausreißer und Unterschiede zwischen verschiedenen Datensätzen übersichtlich vergleichen. Diese Ansicht eignet sich besonders, wenn Sie Messwerte nach Gruppen wie z.B. Schicht, Maschine oder Zeitraum vergleichen möchten.
Was zeigt ein Boxplot?
Jede Box stellt eine Datengruppe dar und enthält folgende Informationen:
| Element | Bedeutung |
|---|---|
| Untere Grenze der Box | 25 %-Quantil (Q1) – 25 % der Werte liegen darunter |
| Obere Grenze der Box | 75 %-Quantil (Q3) – 75 % der Werte liegen darunter |
| Linie in der Box | Median – der mittlere Wert der Verteilung |
| Whisker (Linien außerhalb der Box) | Wertebereich ohne Ausreißer |
Boxplot-Diagramm anzeigen
Voraussetzung: Es sind Messmerkmale aus einer Kurventabelle gewählt.

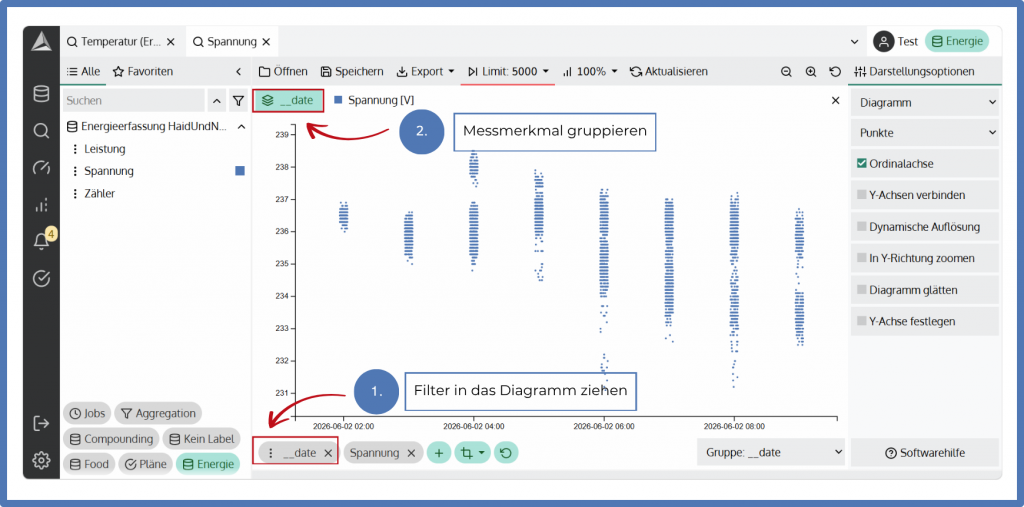

- Messmerkmale gruppiert darstellen
Ziehen Sie den zu gruppierenden Filter per Drag-and-drop in das Diagramm. Mit Klick auf den Filter können Sie das Messmerkmal gruppieren.

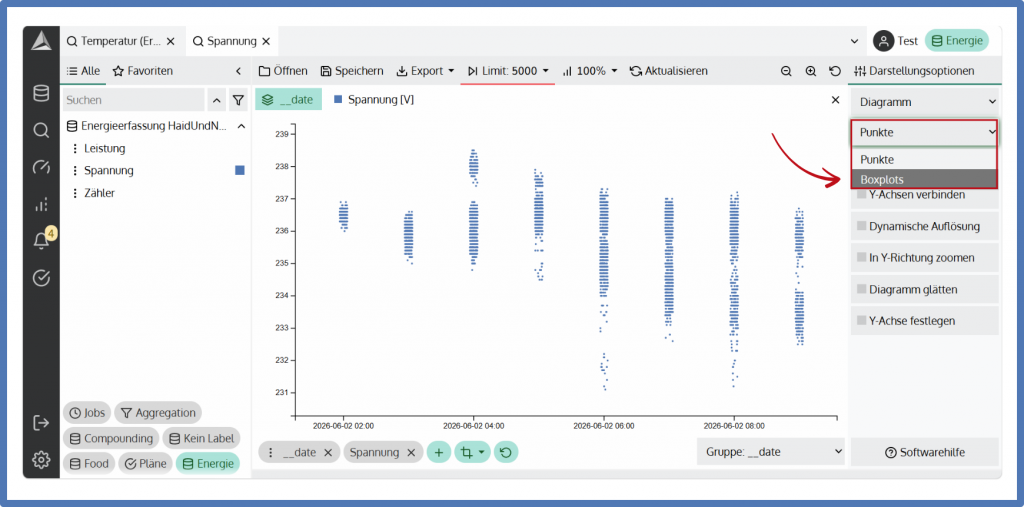

- Auf Ansicht „Boxplots“ umstellen
Wählen Sie unter Darstellungsoptionen im Dropdown die Option „Boxplots" aus.

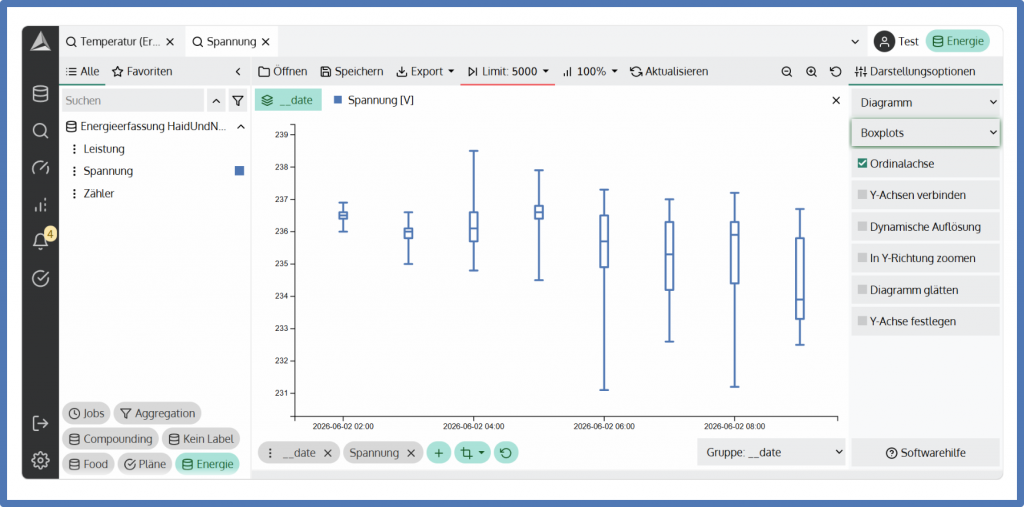

- Boxplot-Diagramm lesen
Die Messwerte werden nun als Boxplots angezeigt, gruppiert nach dem gewählten Filter. Die Filteroptionen stehen weiterhin zur Verfügung.
