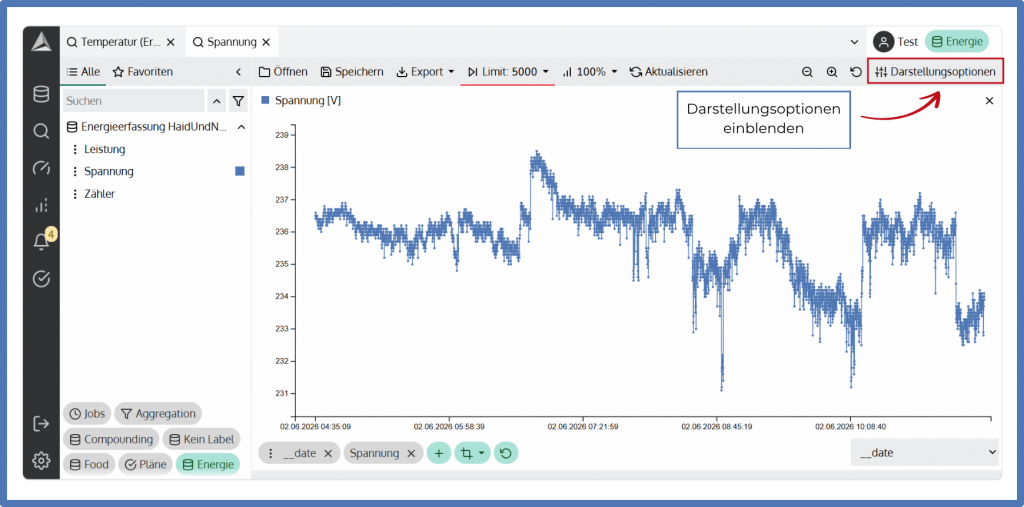

In der Analyse finden Sie im rechten Bereich über dem Diagramm den Button "Darstellungsoptionen". Hier können Sie die Diagrammdarstellung an Ihre Bedürfnisse anpassen.
Optionen im Diagramm
| Darstellungsoption | Bedeutung |
|---|---|
| Ordinalachse | Bei Aktivierung werden Lücken auf der X-Achse ausgeblendet – die Kurve läuft ohne Unterbrechung durch. Bei Deaktivierung wird für jeden fehlenden Wert ein Platzhalter freigehalten. |
| Y-Achsen verbinden | Bei Aktivierung werden alle Messmerkmale auf eine gemeinsame, gleichskalierte Y-Achse gelegt. Empfehlenswert, wenn mehrere Messmerkmale in derselben Einheit vorliegen und direkt verglichen werden sollen. Bei unterschiedlichen Einheiten (z. B. °C und bar) empfiehlt sich die Deaktivierung, damit jedes Merkmal seine eigene Skalierung erhält. |
| Dynamische Auflösung | Bei Aktivierung wird die Darstellung automatisch reduziert, wenn mehr Messwerte vorhanden sind, als sinnvoll angezeigt werden können. Bei Deaktivierung werden alle Messwerte dargestellt, was zu Performanceeinbußen führen kann. |
| In Y-Richtung zoomen | Bei Aktivierung wird beim Scrollen mit dem Mausrad in Y-Richtung gezoomt. Bei Deaktivierung wird standardmäßig in X-Richtung gezoomt. |
| Diagramm glätten | Bei Aktivierung wird eine geglättete Kurve über die Messwerte gelegt. Die Originalkurve bleibt dabei als dünne Linie im Hintergrund sichtbar. Bei Deaktivierung werden alle Messwerte ungefiltert angezeigt. |
| Y-Achse festlegen | Minimum und Maximum der Y-Achse können manuell festgelegt werden. |
