Funktionsweise von Tabellen Verknüpfen
Verschiedene Datenquellen innerhalb eines Produktionsprozesses werden oft in unterschiedlichen Tabellen gespeichert. Um Zusammenhänge innerhalb einer Prozesskette zu analysieren, ist es sinnvoll, die Tabellen miteinander zu verknüpfen. So können Ursache-Wirkungsbeziehungen analysiert und Hypothesen validiert werden. Dazu werden Spalten mit Metaattributen (z.B. Fertigungsauftragsnummer) aus zwei oder mehreren Tabellen miteinander verknüpft. Auf diese Weise kann die smartPLAZA die Tabellen miteinander verknüpfen. Ebenso kann definiert werden, welche Spalten zwar nicht als Schlüssel-ID verwendet werden können, aber für die gleiche Darstellung auf der X-Achse in Diagrammen verwendet werden dürfen (sog. "einfache Verknüpfung"). Dies ist z.B. häufig bei der Uhrzeit der Fall.
Anleitung zum Verknüpfen von Tabellen
Schritt 01: Datenquelle auswählen
- Klicken Sie im Modulbereich auf "Datenquellen".
- Wählen Sie die Tabelle aus, die Sie verknüpfen möchten.
Schritt 02: Starke Verknüpfung für Schlüssel-ID hinterlegen
Das Schlüsselattribut für die starke Verknüpfung muss in beiden Tabellen eindeutig sein, d.h. jede Zeile muss einen anderen Wert in dieser Spalte haben. Wenn dies nicht der Fall ist, können Sie eine berechnete Metaspalte hinzufügen, die eine eindeutige ID berechnet.
- Wählen Sie im rechten Bereich unter "Metadaten verknüpfen" das gewünschte Schlüsselattribut aus und klicken Sie auf "Verknüpfung hinzufügen". Im sich öffnenden Fenster wählen Sie nun die zu verknüpfende Tabelle und die entsprechende Spalte aus.

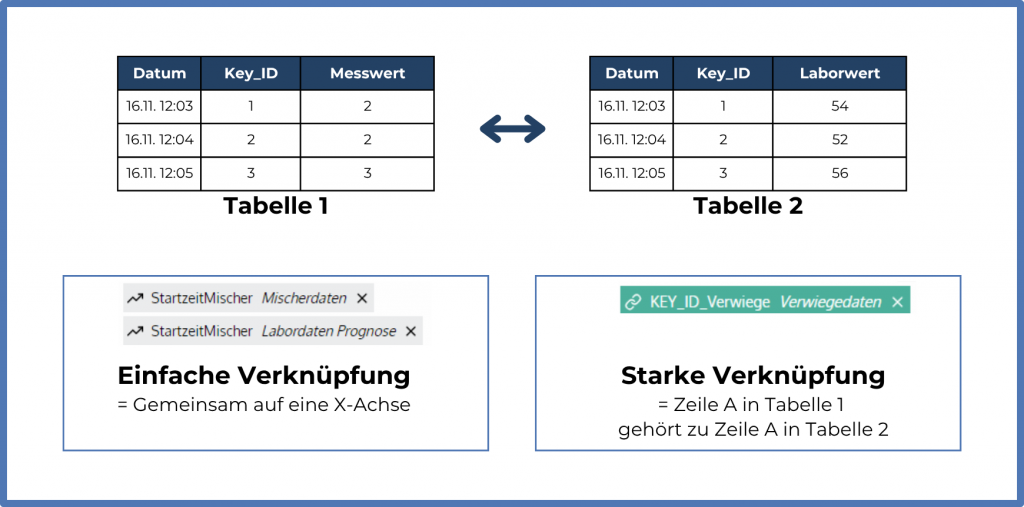

- Das Merkmal ist nun grün hinterlegt. Mit einem Klick auf den Pfeil vor dem Merkmalsnamen definieren Sie dieses als eindeutige Schlüssel-ID. Das Symbol ändert sich von einem aufsteigenden Pfeil zu einem Link (siehe Bild oben unter "Starke Verknüpfung").
Schritt 03: Einfache Verknüpfung für gleiche Meta-Attribute hinterlegen
Tipp: Am besten fügen Sie direkt einfache Verknüpfungen für Spalten wie z.B. ein Datum hinzu. Folgen Sie dazu der Anleitung in Schritt 02, sparen Sie sich aber den letzten Klick auf den Pfeil vor dem Merkmalsnamen. In der obigen Abbildung ist dies links unter "Einfache Verknüpfung" dargestellt.
