Beispiel: Tageskennzahlen

Mit Jobs können Rohdaten zyklisch ausgewertet werden. Dabei werden Kennzahlen berechnet, die wiederum ausgewertet werden können. In diesem Beispiel wird ermittelt, wie oft eine Qualitätsprüfung pro Tag ausgeführt wurde. Dazu wird das Messmerkmal T90 herangezogen, das eine Messung an einem Produkt beschreibt. Ebenfalls sollen alle Messwerte aufsummiert und anschließend der Mittelwert gebildet werden.

Mit dem Grundkonzept der Jobs noch nicht vertraut? Beginnen Sie mit Funktionsweise der Jobs.

Triggerkonfiguration

Im Reiter Trigger wird die Tabelle „Labordaten“ als Datenquelle hinzugefügt. Der Zeitplan wird so konfiguriert, dass der Job an jedem Wochentag um 00:00 Uhr ausgeführt wird. Die Daten werden seit der letzten Ausführung ausgewertet. Das bedeutet, dass z. B. am Dienstag um 00:00 Uhr alle Daten vom Montag ausgewertet werden. Eine Verzögerung von 5 Minuten stellt sicher, dass alle relevanten Daten bereits eingelesen wurden, bevor die Auswertung startet.

Reiter Trigger des Jobs Labordatenauswertung: Ausführung nach Zeitplan mit der Datenquelle Labordaten, täglich um 00:00 Uhr von Montag bis Freitag und 5 Minuten Verzögerung.

Ablaufkonfiguration

Im nächsten Schritt wird der Ablauf konfiguriert. Der Ablauf strukturiert die Datenverarbeitung und besteht aus zwei Komponententypen:

Neue Komponenten werden über das große „+“ hinzugefügt.

Reiter Ablauf des Jobs Labordatenauswertung: Das Messmerkmal MDR Test T90 führt in die Berechnung Skript Laborauswertung, deren Output anzahl_t90 mit der Tabelle Labordatenauswertung verknüpft ist.

Berechnungskomponente einrichten

In der Berechnungskomponente wird das JavaScript hinterlegt, das aus „Inputs“ verschiedene „Outputs“ generiert.

Fahren Sie mit der Maus über die Komponente, dann erscheint ein Button zum Bearbeiten. Bei Klick auf das Symbol öffnet sich das Bearbeitungsfenster.
Auf der rechten Seite können Sie die benötigten Inputs und Outputs definieren. Als Input kann ein Meta-Attribut oder ein Messmerkmal aus einer Tabelle ausgewählt werden. Ebenso kann der Output einer anderen Berechnung angewählt werden.
Über das Dropdown neben der Namenseingabe wird der Datentyp bestimmt. Der Name, der im rechten Abschnitt pro In- und Output definiert wird, wird im JavaScript eins zu eins verwendet.

Auf die Inputs wird bspw. mit „inputs.t90“ zugegriffen und ein Array von Werten bereitgestellt. Davon werden im Beispiel die Anzahl und die Summe verwendet. Im Return Statement wird der Output als Name-Wert-Paar zurückgegeben.

Nach dem einmaligen Konfigurieren kann der Input durch Doppelklick auf den Punkt mit der Tabelle verknüpft werden. Dazu wählen Sie im Pop-up-Fenster den jeweiligen Messwert aus. Die Werte aus der Berechnung werden per Drag-and-drop mit der Tabellenkomponente verknüpft. Die Namen der Outputs werden direkt übernommen.

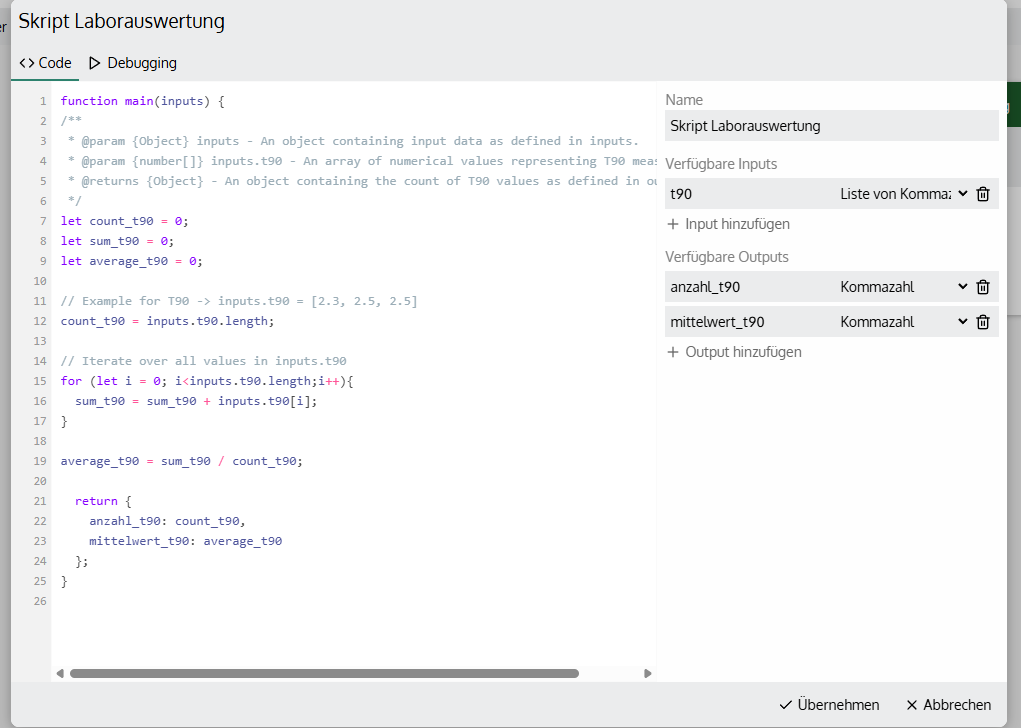

Bearbeitungsfenster der Berechnung Skript Laborauswertung mit JavaScript-Code links sowie dem Input t90 und den Outputs anzahl_t90 und mittelwert_t90 rechts.

Beispielcode

function main(inputs) {
/**
 * @param {Object} inputs - An object containing input data as defined in inputs.
 * @param {number[]} inputs.t90 - An array of numerical values representing T90 measurements.
 * @returns {Object} - An object containing the count of T90 values as defined in outputs.
 */
let count_t90 = 0;
let sum_t90 = 0;
let average_t90 = 0;

// Example for T90 -> inputs.t90 = [2.3, 2.5, 2.5]
count_t90 = inputs.t90.length;

// Iterate over all values in inputs.t90
for (let i = 0; i<inputs.t90.length;i++){
  sum_t90 = sum_t90 + inputs.t90[i];
}

average_t90 = sum_t90 / count_t90;

  return {
    anzahl_t90: count_t90,
    mittelwert_t90: average_t90
  };
}

Job starten und auswerten

Nach Konfiguration des Jobs starten Sie die Ausführung mit Klick auf „Speichern“ und dann auf „Ausführung starten“. Im Reiter „Logs“ sehen Sie nun die Auswertungen der einzelnen Zeitbereiche. In der Tabelle „Labordatenauswertung“ finden sich die Kennzahlen.

Liniendiagramm der Kennzahl anzahl_t90 aus der Tabelle Labordatenauswertung im zeitlichen Verlauf.

Eine Übersicht aller Reiter (Trigger, Ablauf, Einstellungen, Logs und Versionen) finden Sie unter Funktionsweise der Jobs.

Weiterführend: Details zu den einzelnen Komponenten finden Sie unter Komponente Berechnung und Komponente Tabelle.
